Aurinkosähkövoimalan perustarrat

Aurinkosähkövoimalan merkinnöissä käytetään vaihtosähköosassa normaaleja sähköasennusten johtimien ja suojalaitteiden merkintätapoja. Tämän lisäksi aurinkosähkövoimalaan kuuluu seuraavat perustarrat aurinkovoimalan, takajännitteen ja tasajännitejohtojen merkintään ja varoittamiseen. Tämän lisä perusteellisempaan merkintään kuuluu piirros voimalan komponettien sijainnista pelastusviranomaisille.

Aurinkosähkö

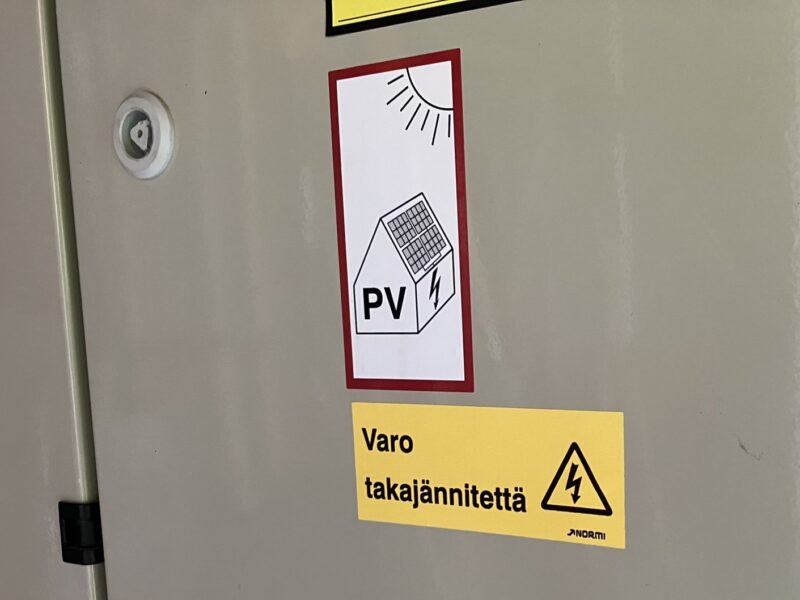

Aurinkosähkö-tarra – Sähköturvallisuusmääräysten (SFS 6000) mukaan kunnossapito- henkilöiden, tarkastajien, sähköverkon huoltohenkilöiden, pelastusalan henkilöiden, jne. turvallisuuden varmistamiseksi on annettava varoitus, joka ilmoittaa kohteessa sijaitsevasta aurinkosähköjärjestelmästä. Tähän käytetään alla olevan kuvan mukaista aurinkosähkö-tarraa (kuvan ylempi tarra).

Aurinkosähkö-tarra on asennettava:

sähköasennuksen liittymiskohtaan
sähköenergian mittauskohtaan, jos se on erillään asennuksen liittymiskohdasta
sähkökeskukseen, jota syötetään vaihtosuuntaajasta

Yleensä sähköasennuksen liittymis- ja mittauskohta ovat samassa paikassa. Tyypillisesti vaihtosuuntaaja asennetaan lähimpään ryhmäkeskukseen. Yleensä näitä tarroja tarvitaan aurinkovoimala-asennuksessa kaksi (2) kappaletta.

Varo takajännitettä

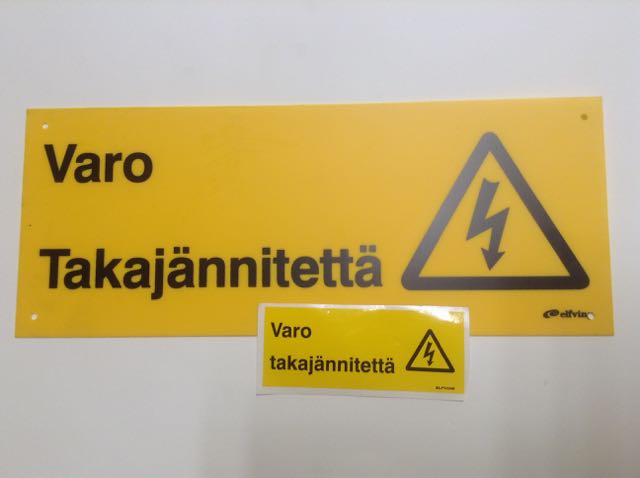

Varo takajännitettä- kilpi tai –tarra. Energiateollisuus ry:n ohjeiden mukaan paikalliset verkkoyhtiöt vaativat varoituksen aurinkosähkövoimalan takajännitteestä kiinteistön jokaiseen sähkökeskukseen (mittaus-, pää- tai ryhmäkeskukseen). Tämä varoitus voidaan hoitaa joko isommalla muovikilvellä tai pienemmällä tarralla.

Aurinkosähkö DC

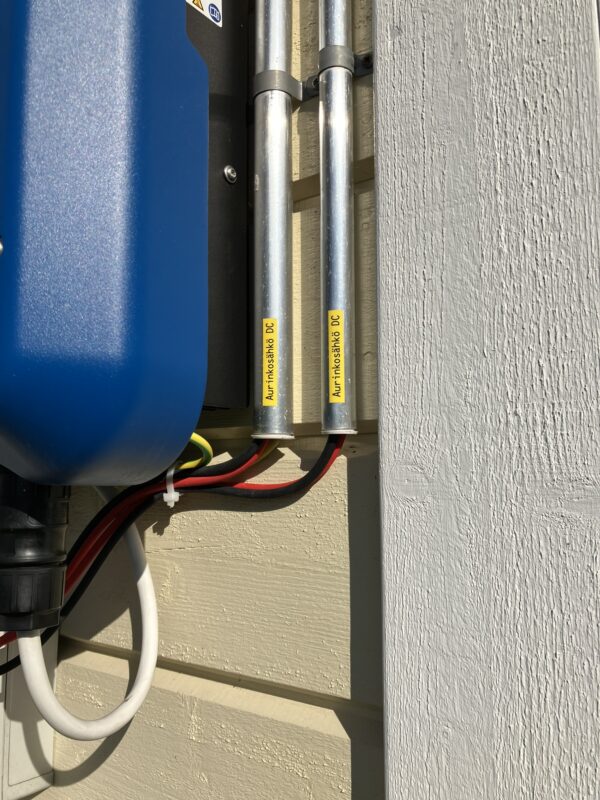

Aurinkosähkö DC -tarra – Sähköturvallisuusmääräysten (SFS 6000) mukaan aurinkovoimalan DC-kaapelit tai niiden suojaputket tulee merkitä 5m välein Aurinkosähkö DC -tarralla. Tarran teksti voi olla Aurinkosähkö DC, tai siinä voi olla lisämerkintä aurinkopaneeliston maksimijännitteestä invertterin maksimijännitteen (600V, 850V tai 1000V) mukaan.
